概要：海骏达•蜀都项目，采用了江苏爱可信智能数显仪表和电能管理系统，通过对仪表的组网，把数据通过网络传输到后台监控，达到了数据远程查看的要求，方便了数据的统计，同时为客户省去了很大的人力和物力，本项目充分体现系统的可用性、先进性、方便性、安全性、可靠性、可扩展性及系统性价比的合理性。

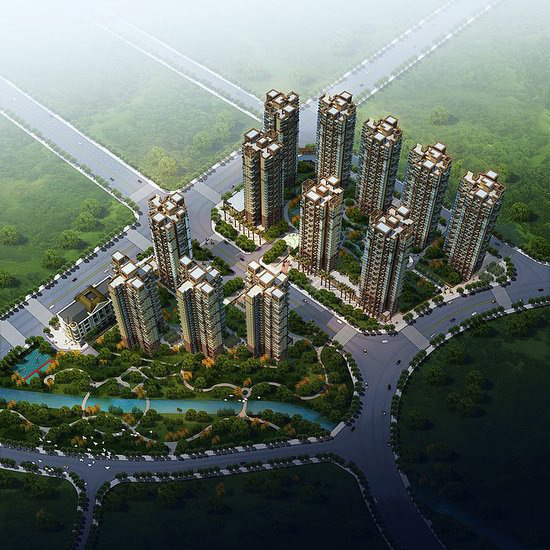

海骏达•蜀都1号，项目所在的蜀都新城位于城西新中心，距离天府广场直线距离仅20公里，目前项目所在区位在成都新一轮的城市总体规划中，明确蜀都新城城市发展定位是——“成都市的重要组成部分，成都市西部新中心。新城总占地约7500亩，将建设成集居住、商务和旅游度假休闲功能于一体，规划有住宅、酒店、大型购物中心、文化中心等多种产品型态的宜居新城，目前区域内交通四通八达，老城灌路、羊西线高新大道、成灌高速、沙西线、IT大道交通等网络已全面开通，同时，成灌快铁即将开通，并且实现了与地铁二号线在犀浦站的换乘，未来出行十分方便。项目位于城西蜀都新城核心位置，项目总占地212.8亩，总建筑面积80万平方米。
- 项目简介
本次系统在B区内放置监控计算机，一台网络通讯控制器，两台光纤收发器，A、C区各放一台网络通讯控制器，一台光纤收发器。其中A、C区的网络通讯控制器采集A、C数据，通过光纤上送到B区监控计算机，B区的网络通讯控制器采集B区数据直接送到监控计算机。整个工程各配电室智能监控仪表、高压保护采用MODBUS-RTU数据通讯协议RS-485通讯接口与网络通讯控制器通讯，然后将监控数据上送至监控计算机进行数据采集、汇总、优化并预留两个上行的通讯接口（以太网接口/RS485接口）。

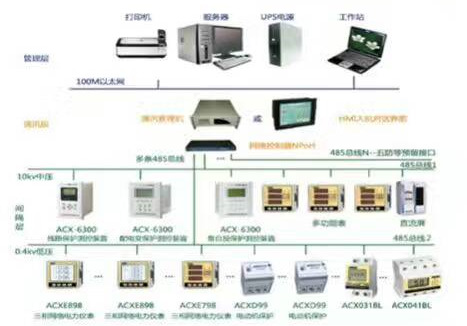

2、本项目的设计方案图
3、结构层
江苏爱可信电气有限公司为海骏达•蜀都项目设计的电能管理系统采用三层分布式结构，即现场设备层、网络通讯层和站控管理层组成。
现场设备层
现场设备层主要是连接于网络中用于电参量采集测量的各类型的仪表等，也是构建该配电系统必要的基本组成元素。肩负着采集数据的重任，这些设备可为乙方各系列带通讯网络电力仪表、温湿度控制器、开关量监测模块和电动机保护器等。
网络通讯层
网络通讯层主要是由通讯服务器、接口转换器件及总线网络等组成。该层是数据信息交换的桥梁，不同的接口转换器件提供了RS232、RS422、RS485、SPABUS等及以太网等各种接口，组网方式灵活，支持点对点的通讯、现场总线网络、以太网等类型的组态网络。通讯服务器主要用于直接对现场仪器仪表转达上位机的各种控制命令，并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作，如电压/电流等电参量、输入开关量状态、修改仪表内部参数或各种控制继电器断开/闭合的操作命令等；光电隔离保护装置主要是为保证上位机的正常工作，避免网络中不稳定信号对其造成的干扰或破坏；接口转换器件则是由于现场仪表或其它系列的装置与上位机的通讯接口存在差异，需要进行转换方可进行数据交换。
站控管理层
站控管理层是针对配电网络的管理人员，该层直接面向用户。该层也是系统的最上层部分，主要是由电能管理系统软件和必要的硬件设备如计算机、打印机、UPS等。其中软件部分具有良好的人机交互界面，通过数据传输协议读取前置机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况，并可接受管理人员的操作命令，实时发送并检测操作的执行状况，以保证供用电单位的正常工作；电能计量管理功能设计各种符合用户的报表格式，报表内数据严格按照各种标准进行计量，用户只需查找打印即可，极大的方便了操作，提高了工作效率。
4、系统实现的功能
首先通过我们的串口服务器将总线上的电力智能仪表中的数据量进行采集，然后后台监控中心我们通过软件把采集到的数据进行处理并保存到我们系统的数据库里。在我们系统上把需要实时显示的数据量在界面上实时刷新的显示出来；需要查询和分析过去的历史记录的数据，通过我的各种查询报表和分析曲线等一些形象的界面反应给值班人员；在界面中实时显示一次图的状态；在系统中把变电所内的各个回路进行分合闸时进行报警；系统中设置针对值班室内不同级别的用户，设置不同的权限来进行操作管理，防止因人为误操作或人为破坏给生产带来的损失，实现配电系统的安全，可靠运行。
● 配电监测
爱可信ACX-2999电能管理系统具备友好的人机界面，能够以配电一次干线图的形式直观显示配电线路的分布情况，同时将实时采集的各回路的电参量信息，以及配电回路开关的分合闸状态，实时显示在系统界面中。

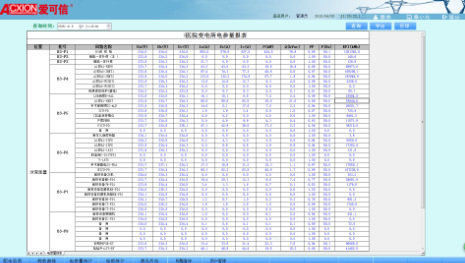

● 电能报表
爱可信ACX-2999电能管理系统以丰富的数据报表体现计量体系的完整性。系统具备各回路定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明，并在用电误差偏大时可追溯，维护计量体系的正确性。

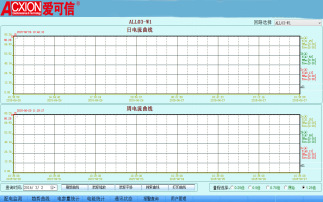

● 负荷曲线
爱可信ACX-2999电能管理系统对配电系统总进线回路（或重要负荷的出线）设计了负荷趋势曲线。便于配电维护人员及时掌握用电需求与供电系统负荷占比，确保供电可靠性，为用户单位的用能权益提供保障。借助该功能，还可分析用能需量的增长趋势，适时调整需量申报，减少因需量偏差过大造成的多余缴费。
● 遥信实时报警
爱可信ACX-2999电能管理系统具备遥信报警配置功能，系统能够对配电回路断路器的分合闸动作进行实时监测并报警。系统报警时能够进行信息语音提示，自动弹出报警画面。
● 用户权限管理
爱可信ACX-2999电能管理系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如配电回路名称修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行维护管理提供可靠的安全保障。

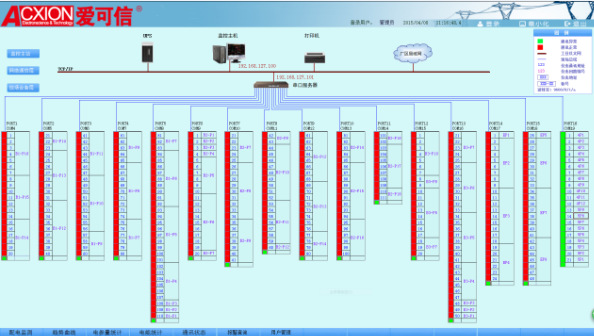

通讯状态图
爱可信ACX-2999电能管理系统可以实时显示接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构，可在线诊断系统网络通讯状态，发生网络故障时能自动在屏幕上显示故障单元和故障部位。从而方便系统维护人员实时掌握现场各设备的通讯状态，对出现异常的设备及时维护，保证系统的稳定运行。
项目小结：爱可信ACX-2999电能管理系统在海骏达•蜀都的应用，实现了把变电所内和楼层内的各个回路的智能电力仪表电参量的远程监控，对采集的数据进行显示，处理，并生成报表、图形、曲线等，便于值班人员的分析与定时查询所需要的数据。随着计算机信息技术的普及，低压配电智能化的要求也越来越高，变配电监控及低压配电管理使得实现配电室的无人职守真正成为现实。爱可信ACX-2999电能管理系统具有实用性、安全性、系统的实时性、稳定性、可扩展性、易维护性。
